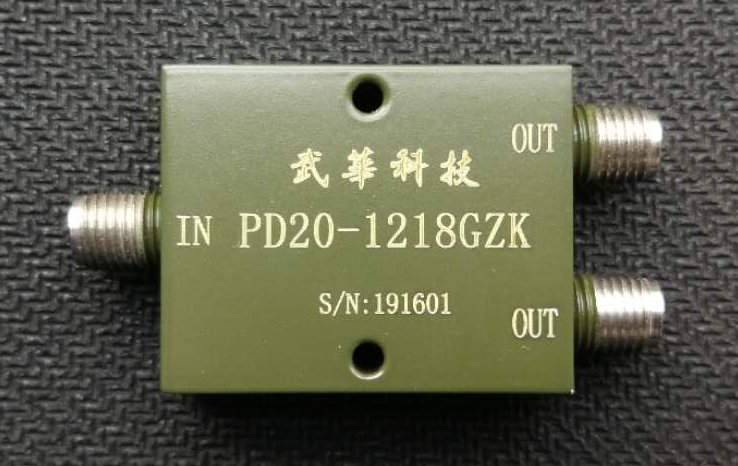

功率分配器是将一路输入信号能量分成两路或多路输出相等或不相等能量的互逆型器件，也可以执行两个或两个以上信号能量的合成，因此有时称为功率合路器。PD20系列0°二功分器在DC-18GHz频率范围内具有较低的插损和优良的端口驻波特性，隔离度大于18dB，部分产品可达到35dB以上。
商业及军事用途

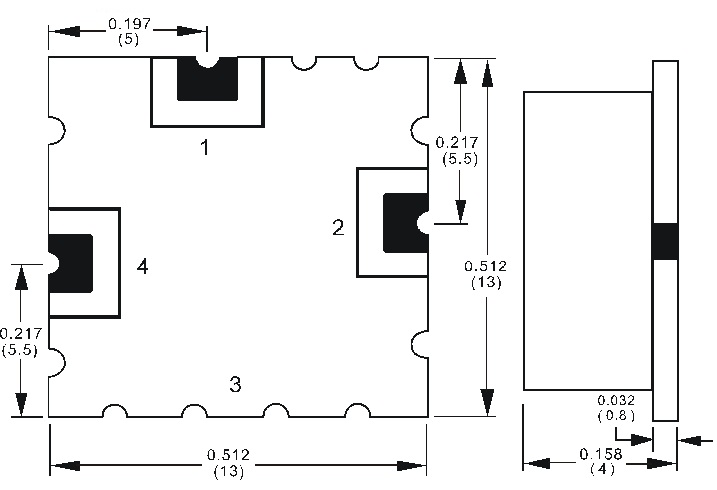

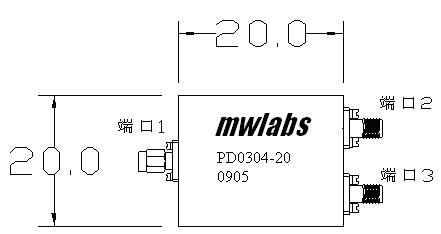

除了表贴的封装形式以外，还有SMA型，N型，TNC型等多种连接器可供选择
| 型号 |
频率范围 |
隔离度 |
损耗 |
相位不平度± |
幅度不平度 |
驻波比 |
封装外型 |
| MHz |
Min（dB） |
Max（dB） |
Max（°） |
Max（dB） |
| PD20-35M |
1-35 |
35 |
0.4 |
1 |
0.1 |
≤1.40:1 |
30*22*13 |
| PD20-100M |
1-100 |
35 |
0.5 |
1 |
0.1 |
≤1.40:1 |
30*22*13 |

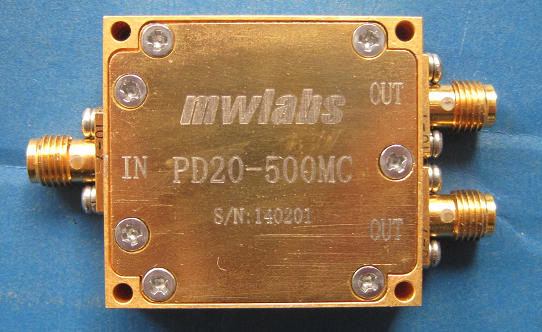

| PD20-500M |
10-500 |
30 |
0.6 |
2 |
0.2 |
≤1.40:1 |
30*22*13 |
| PD20-1000M |
10-1000 |
19 |
1.5 |
2 |
0.2 |
≤1.40:1 |
30*22*13 |
| PD20-0120 |
100-2000 |
18 |
1.2 |
4 |
0.4 |
≤1.40:1 |
30*22*13 |
| PD20-0110 |
100-1000 |
25 |
0.9 |
3 |
0.3 |
≤1.40:1 |
60*48*13 |
| PD20-0430 |
400-3000 |
20 |
1.2 |
3 |
0.3 |
≤1.40:1 |
60*48*13 |
| PD20-0840 |
800-4000 |
16 |
0.8 |
3 |
0.3 |
≤1.30:1 |
定制 |
| PD20-0913 |
900-1300 |
20 |
1 |
3 |
0.3 |
≤1.40:1 |
60*48*13 |
| PD20-1025 |
1000-2500 |
20 |
1.5 |
4 |
0.4 |
≤1.40:1 |
60*48*13 |
| PD20-0218G |
2000-18000 |
18 |
1.5 |
5 |
0.5 |
≤1.60:1 |
40*30*10 |
| PD20-2459 |
2400-5900 |
18 |
0.6 |
3 |
0.4 |
≤1.35:1 |
38*32*11 |
| PD20-0818G |
8000-18000 |
18 |
1.3 |
5 |
0.5 |
≤1.50:1 |
30*24*10 |
以上产品可以根据客户要求定制
功分器是一种将一路输入信号能量分成两路或多路输出相等，或不相等能量的器件。也可反过来将多路信号能量合成一路输出，此时也可称为合路器。一个功分器的输出端口之间应保证一定的隔离度。功分器通常为能量的等值分配，通过阻抗变换线的级联与隔离电阻的搭配，具有很宽的频带特性。
技术指标说明
插入损耗
器件的直通损耗，其计算公式为所有路的输出功率之和与输入功率的比值。或者单路的实际直通损耗减去理想的分配损耗。（理想分配损耗=10log(1/N) N为功分器路数）
隔离度
当主路接匹配负载时，各分配支路之间的衰减量。
幅度平衡
频带内所有输出端口之间的幅度误差最大值。
相位平衡
频带内所有输出端口之间相对于输入端口相移量起伏程度。 |
