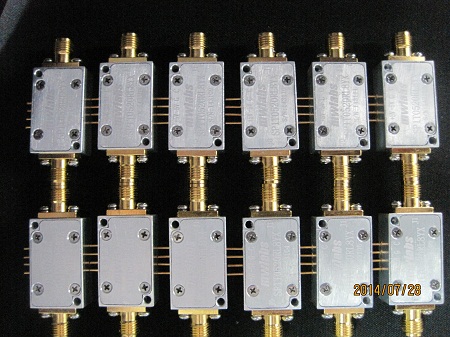

频率综合器--小型化LFS系列
来源：武华科技   发布时间：2020-08-19 21:54:35  浏览数：5987    【收藏本页】

产品特点：
A、频率范围：50～26500MHz；
B、小型化、低相位噪声、低杂散、高性能、高可靠性；
C、控制方式可选：串行控制、并行控制、固定点频；
D、工作温度：－55℃～＋85℃
E、外置参考源： 5～200MHz（可内置）

产品型号定义：
L F S 0 8 1 5－1 M
①      ②    ③   ④
①系列代号
②起始频率0.8GHz
③终止频率1.5GHz
④频率步进1MHz

型    号 频率
MHz		 频率步进 输出功率 相噪dBc/Hz 杂散抑止 谐波抑止 切换时间 电源 推荐外形
KHz dBm @10K/@100K dBc dBc uS
LFS0506-100K 500～625 100 ≥10 -92/-120 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS0607-100K 600～700 100 ≥10 -90/-115 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS0709-100K 700～900 100 ≥10 -87/-115 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS0809-100K 800～950 100 ≥10 -85/-110 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS0911-100K 900～1100 100 ≥10 -85/-115 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS1012-100K 1000～1250 100 ≥10 -83/-110 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS1012-200K 1000～1200 200 ≥10 -84/-110 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS1214-200K 1200～1400 200 ≥10 -82/-110 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS1418-200K 1400～1800 200 ≥10 -80/-105 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS1619-200K 1600～1900 200 ≥10 -82/-110 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS1822-200K 1800～2200 200 ≥10 -78/-100 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS2025-200K 2000～2500 200 ≥10 -75/-105 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS2428-200K 2400～2800 200 ≥10 -80/-105 ≥65 ≥15 400 +5V/100mA PL03 PL07
LFS0812-1M 800～1200 1000 ≥10 -90/-92 ≥70 ≥15 100 +10V/120mA PL03 PL07
LFS1017-1M 1000～1700 1000 ≥10 -85/-90 ≥70 ≥15 150 +15V/120mA PL03 PL07
LFS1113-1M 1100～1300 1000 ≥10 -86/-90 ≥70 ≥15 50 +15V/120mA PL03 PL07
LFS2532-1M 2500～3200 1000 ≥10 -85/-95 ≥70 ≥15 100 +15V/120mA PL03 PL07
LFS3137-1M 3100～3700 1000 ≥10 -83/-92 ≥70 ≥15 100 +15V/120mA PL03 PL07
LFS4550-1M 4500～5000 1000 ≥10 -80/-90 ≥70 ≥15 100 +8V/120mA PL03 PL07
LFS5768-1M 5700～6800 1000 ≥10 -75/-86 ≥70 ≥15 200 +15V/120mA PL03 PL07
LFS7274-1M 7200～7400 1000 ≥10 -75/-85 ≥70 ≥15 100 +5V/120mA PL03 PL07
LFS7887-5M 7800～8700 5000 ≥10 -84/-90 ≥70 ≥15 100 +5V/220mA,+15/V/10mA PL03 PL07
LFS1315G-10M 13600～15000 10000 ≥10 -80/-90 ≥70 ≥15 100 +5V/320mA,+15/V/10mA PL03 PL07
LFS1020-10M 1000～2000 10000 ≥10 -100/-110 ≥70 ≥15 100 +5V/220mA,+24/V/10mA PL03 PL07
LFS2040-10M 2000～4000 10000 ≥10 -90/-100 ≥70 ≥15 200 +5V/320mA,+15/V/10mA PL08 PL10
LFS4080-10M 4000～8000 10000 ≥10 -85/-95 ≥65 ≥15 200 +5V/320mA,+24/V/10mA PL08 PL10
LFS0813G-10M 8000～13000 10000 ≥10 -82/-95 ≥65 ≥15 200 +5V/320mA,+24/V/10mA PL08 PL10
LFS1218G-10M 12000～18000 10000 ≥10 -80/-90 ≥65 ≥15 200 +5V/320mA,+24/V/10mA PL08 PL10
LFS1418G-100M 12000～18000 100000 ≥10 -85/-90 ≥65 ≥15 200 +5V/320mA,+24/V/10mA PL08 PL10

测试条件：参考源为100MHz恒温晶振（－150dBc/Hz@1KHz），工作温度为＋25℃。
注意事项：
1、本系列产品体积小，输出功率一般在10dBm以内，如需要更高功率输出，额外增加放大电路；
2、产品供电电源需滤波处理，防止电源纹波对敏感器件的干扰；
3、在运输、使用过程中需防静电措施。
